簡要描述：
MC-425CNC重型自動送料切管機特殊設計,多組齒輪傳動適合重型切削,精度穩定 精心設計送料系統,,送料長設定6-800m/mz(可多次送料) 使用PLC 控制器,無接點,維修方便. 無料自動停機 機臺結構堅固,振動小,機器壽命長 冷卻液自動循環,確保工件切面平滑. 切屑集中處理,維護簡單容易。
免費咨詢：0512-58265856
發郵件給我們：zjgyywgj@163.com

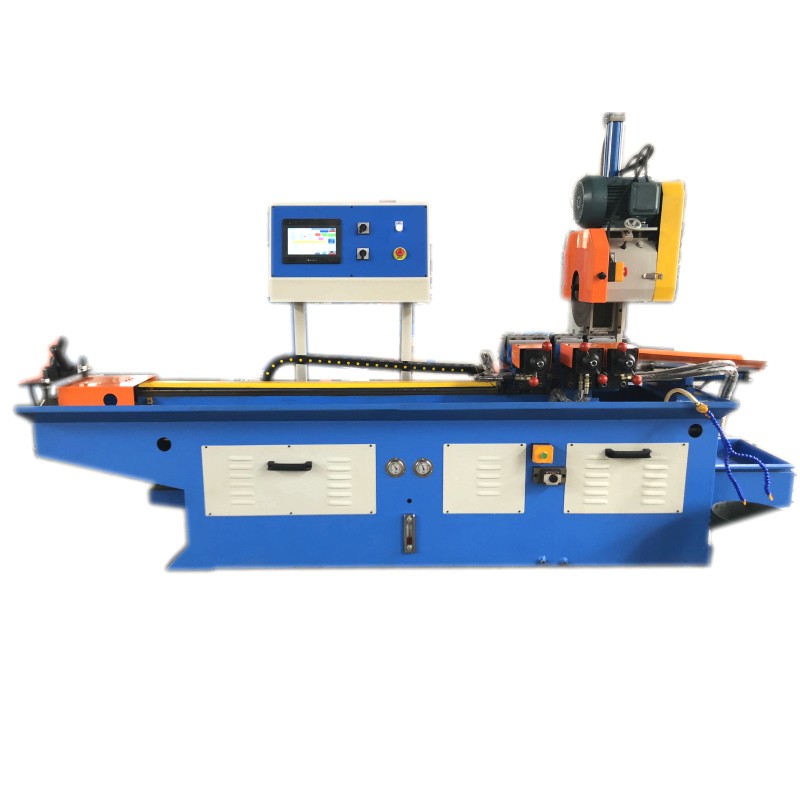

MC-425CNC重型自動送料切管機是本公司系列圓鋸機中的一種自動送料型全自動高速切管機，具有操作簡單、噪音低、無粉塵污染、切口內外無毛刺，實現長料短料自動送料功能，采用伺服驅動送料機構能夠穩定精確的控制下料尺寸，實現自動化操作，自動送料、自動夾料、自動切割完全自動化。特殊設計,多組齒輪傳動適合重型切削,精度穩定 精心設計送料系統,,送料長設定6-800m/mz(可多次送料) 使用PLC 控制器,無接點,維修方便. 無料自動停機 機臺結構堅固,振動小,機器壽命長 冷卻液自動循環,確保工件切面平滑. 切屑集中處理,維護簡單容易。本機適用于鋸切各種截面形狀的普通鋼（低碳鋼）、不銹鋼等金屬管材，是管材切割行業的理想鋸切設備。
2、鋸片齒數選擇對照表：
單位：mm
|
鋸片外徑 材料厚度 |
Φ250 |
Φ275 |
Φ300 |
Φ325 |
Φ350 |
|
0.6 |
280T |
280T |
320T |
320T |
350T |
|
0.8 |
240T |
280T |
320T |
320T |
320T |
|
1.0 |
220T |
240T |
280T |
280T |
320T |
|
1.2 |
200T |
220T |
240T |
240T |
280T |
|
1.4 |
180T |
200T |
220T |
240T |
240T |
|
1.6 |
180T |
200T |
220T |
220T |
240T |
|
2.0 |
150T |
180T |
200T |
220T |
240T |
|
2.5 |
150T |
180T |
200T |
200T |
220T |
|
3.0 |
120T |
150T |
180T |
200T |
200T |
|
實心Φ19 |
120T |
120T |
128T |
128T |
150T |
|
實心Φ22 |
120T |
120T |
128T |
128T |
150T |
|
實心Φ25.4 |
90T |
90T |
110T |
120T |
128T |
|
實心Φ38.1 |
80T |
90T |
100T |
110T |
120T |
|
實心Φ50 |
60T |
64T |
80T |
90T |
100T |
|
說明 |
T代表齒數 |
||||
?型號：MC-425CNC伺服自動送料全自動切管機
特殊設計,多組齒輪傳動適合重型切削,精度穩定?精心設計送料系統,,送料長設定6-800m/mz(可多次送料)?使用PLC?控制器,無接點,維修方便.?無料自動停機?機臺結構堅固,振動小,機器壽命長?冷卻液自動循環,確保工件切面平滑.?切屑集中處理,維護簡單容易。一、技術參數：
|
MC-425CNC自動送料切管機 |
||
|
主機馬達 |
C型2/4變級4/5kw |
D型4/6變級3.3/4kw |
|
主軸轉速 |
44/22 |
22/16 |
|
冷卻系統 |
1/8馬力自動冷卻循環系統 |
|
|
適用鋸片 |
鋸片外徑250-400mm 中心孔距￠32mm 銷孔2×12×65 |
|
|
夾鉗行程 |
160mm |
|
|
送料長度 |
標準型：6mm-900mm單次行程（可實現多次送料） |
|
|
工作壓力 |
工作壓力25-35kg/cm2 |
|
|
油泵電機 |
3kw |
|
|
送料精度 |
±0.1 |
|
|
送料伺服電機 |
1kw |
|
|
機械重量 |
1160kg |
|
|
機械尺寸 |
1300×1700×2950mm |
|
二、鋸切能力：
|
MC-425NC自動切管機鋸切能力 |
||
|
鋸切角度 |
90°正切 |
45°斜切 |
|
○ |
￠140mm |
￠120mm |
|
□ |
120×120 |
95×95 |
|
|
160×80 |
120×70 |
|
∟ |
110×110 |
95×95 |
|
■ |
80×80 |
60×60 |
|
● |
80 |
60 |
?
